RAID – это технология, которая позволяет объединить несколько жестких дисков.
Таким образом, мы повышаем надежность хранения данных и скорость чтения/записи. Возможно и что-то одно из этих функций.

• RAID 0- дисковый массив из двух или более жёстких дисков без резервирования.
Скорость считывания файлов увеличивается в n раз, где n — количество дисков. При этом такая оптимальная производительность достигается только для больших запросов, когда фрагменты файла находятся на каждом из дисков.

• RAID 1 — массив из двух (или более) дисков, являющихся полными копиями друг друга. Не следует путать с массивами RAID 1+0 (RAID 10), RAID 0+1 (RAID 01), в которых используются более сложные механизмы зеркалирования.
Обеспечивает приемлемую скорость записи (такую же, как и без дублирования) и выигрыш по скорости чтения при распараллеливании запросов.

• RAID 2 - достоинством массива RAID 2 является повышение скорости дисковых операций по сравнению с производительностью одного диска.

• RAID 3 - высокая скорость чтения и записи данных; минимальное количество дисков для создания массива равно трём.

• RAID 4 похож на RAID 3, но отличается от него тем, что данные разбиваются на блоки, а не на байты.

• RAID 5 получил широкое распространение, в первую очередь благодаря своей экономичности. Объём дискового массива RAID 5 рассчитывается по формуле (n-1)*hddsize, где n — число дисков в массиве, а hddsize — размер диска (наименьшего, если диски имеют разный размер). Например, для массива из четырёх дисков по 80 гигабайт общий объём будет (4 − 1) * 80 = 240 гигабайт, то есть «потеряется» всего 25 % против 50 % RAID 10. И с увеличением количества дисков в массиве экономия (по сравнению с другими уровнями RAID, обладающими отказоустойчивостью) продолжает увеличиваться.

RAID 5 обеспечивает высокую скорость чтения — выигрыш достигается за счёт независимых потоков данных с нескольких дисков массива, которые могут обрабатываться параллельно.

• RAID 6 — похож на RAID 5, но имеет более высокую степень надёжности — три диска данных и два диска контроля чётности.

Комбинированные уровни
Помимо базовых уровней RAID 0 — RAID 6, существуют комбинированные уровни с названиями вида «RAID α+β» или «RAID αβ», что обычно означает «RAID β, составленный из нескольких RAID α».
Например:
RAID 10 (или RAID 1+0) — это RAID 0, составленный из нескольких (или хотя бы двух) RAID 1 (зеркалированных пар).
RAID 51 — RAID 1, зеркалирующий два RAID 5 .

• RAID 10 (RAID 1+0) — зеркалированный массив, данные в котором записываются последовательно на несколько дисков, как в RAID 0. Эта архитектура представляет собой массив типа RAID 0, сегментами которого вместо отдельных дисков являются массивы RAID 1. Соответственно, массив этого уровня должен содержать как минимум 4 диска (и всегда чётное количество). RAID 10 объединяет в себе высокую отказоустойчивость и производительность.

Утверждение, что RAID 10 является самым надёжным вариантом для хранения данных вполне обосновано тем, что весь массив RAID 10 будет выведен из строя только после выхода из строя всех накопителей в одном и том же массиве RAID 1. При одном вышедшем из строя накопителе, шанс выхода из строя второго в одном и том же массиве равен 1/3*100=33 %.

Общий стандарта безопасности для IP камер Open Network Video Interface Forum (ONVIF) призван решить проблему несовместимости оборудования различных производителей для упрощения создания системы видеонаблюдения на базе IP камер. Протокол ONVIF имеет стандартизированный цифровой интерфейс оборудования для видеонаблюдения, и объединяет в себе такие аспекты взаимодействия оборудования, как:
• Сжатие и передача видео- и аудиопотока
• Настройка потоковой передачи видеоданных
• Видеоаналитика;
• Обнаружение IP-устройств
• Регулирование профилей работы камеры
• Управление поворотными камерами (PTZ)
• Входы и выходы для подключения тревожных датчиков
• Обнаружение движения
• Защита и контроль доступа (шифрование и т. д.)

Концепция профилей ONVIF, подразумевает разделение версий ONVIF протокола на определенные профили для упрощения проверки соответствия оборудования для IP видеонаблюдения без необходимости анализа технических деталей устройств и позволяет легко определять функции, поддерживаемые тем или иным устройством без необходимости анализа совместимости между версиями ONVIF.

На сегодняшний день существует 6 профилей стандарта ONVIF, последний из которых находится пока в стадии тестирования:
• Profile Q – необходим для управления ключами доступа и TLS сертификатами и быстрой установки совместимого оборудования

• Profile G – с появлением данного профиля стало возможным локальное хранение, поиск и извлечение данных, настройка фильтров для более эффективного поиска, и т. д.

• Profile C – необходим для объединения устройств СКУД и управления их основными функциями. Поддерживает интеграцию с физической системой контроля доступа, с возможностью взаимодействия между СКУД и сетевыми видеосистемами. Благодаря данному профилю можно узнать информацию о точках доступа и состоянии двери (открыта или закрыта), а также другую информацию, связанную с основными направлениями деятельности управления дверьми – запирание и отпирание дверей, время открытия и закрытия двери и т. д.

• Profile S – ориентирован на системы потокового IP видеонаблюдения. После выхода данного профиля версии ONVIF 1.0 и 2.0 стали полностью совместимы между собой;

• Profile A – осуществление конфигурации повседневного контроля доступа, окончание реализации намечено на конец 2016 года;

• Profile T – ориентирован на алгоритмизацию обработки видеоизображений, пока находится на стадии разработки, окончательное введение планируется на 2018 год.

Итак, принятие профилей ONVIF позволило легко определять функции, поддерживаемые тем или иным устройством без необходимости анализа совместимости между версиями ONVIF.

Технология AoC (Audio over Coaxial)

Технология AoC (Audio over Coaxial) позволяет передавать аудиосигнал по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного кабеля. Решение упрощает запись и передачу аудио в системах видеонаблюдения, а также не требует дополнительных расходов на приобретение микрофона, так как AoC-камеры HiWatch уже им оснащены.

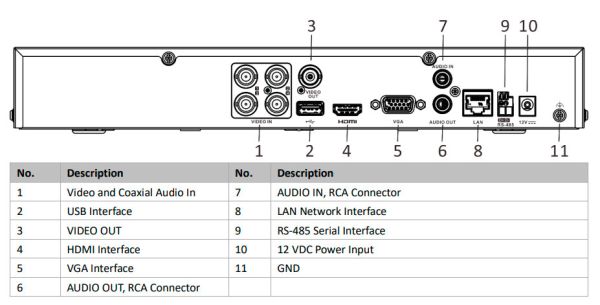

Одним из преимуществ технологии AoC является возможность записи звука со всех камер в системе, так как количество аудиоканалов записи соответствует количеству видеоканалов регистратора. Решение не ограничивает применение внешних микрофонов – при наличии аудиовхода можно дополнительно использовать микрофонный кабель. Все обновленные регистраторы HiWatch Q- и U-серии оснащены аудиовходами для традиционного подключения внешнего аудиооборудования.

Дальность передачи аудиосигнала соответствует дальности передачи видеосигнала. Например, при использовании кабеля типа RG6 с 2 Мп камерой с технологией AoC максимальная дальность составит 600 метров.

Дальность передачи аудиосигнала с помощью технологии Audio-over-Coaxial



Активация и настройка осуществляется через OSD-меню камеры с технологией AoC и в регистраторе. По умолчанию в AoC-камерах HiWatch технология включена. В регистраторе можно выбрать тип записи звука – по технологии AoC или через аудиовход регистратора.

В линейке HiWatch доступны 2 и 5 Мп камеры видеонаблюдения с технологией AoC для установки в помещении и на улице. С их помощью оператор системы получает полную информацию о ситуации на охраняемом объекте: как видеоизображение, так и аудиоданные. Технология AoC уже доступна в обновленных моделях регистраторов Q- и U-серии с индексом A.
