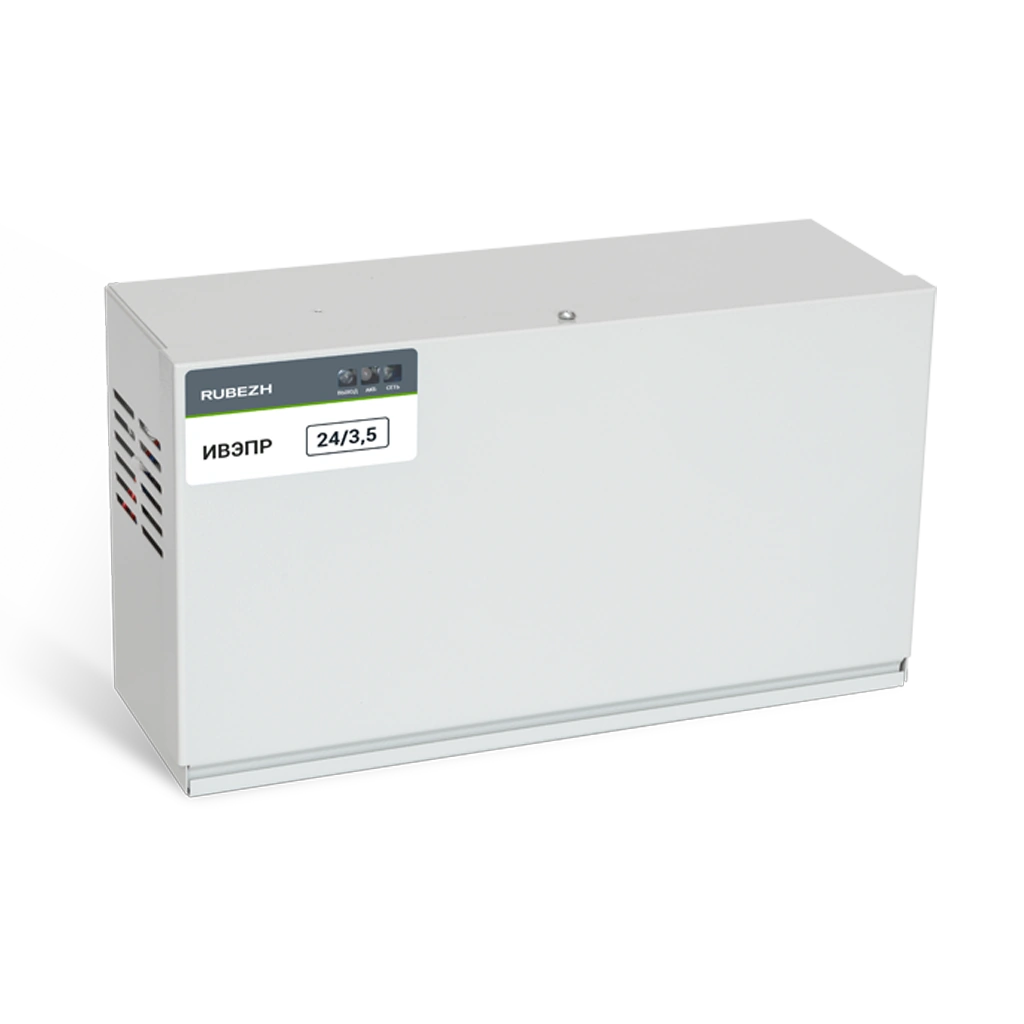

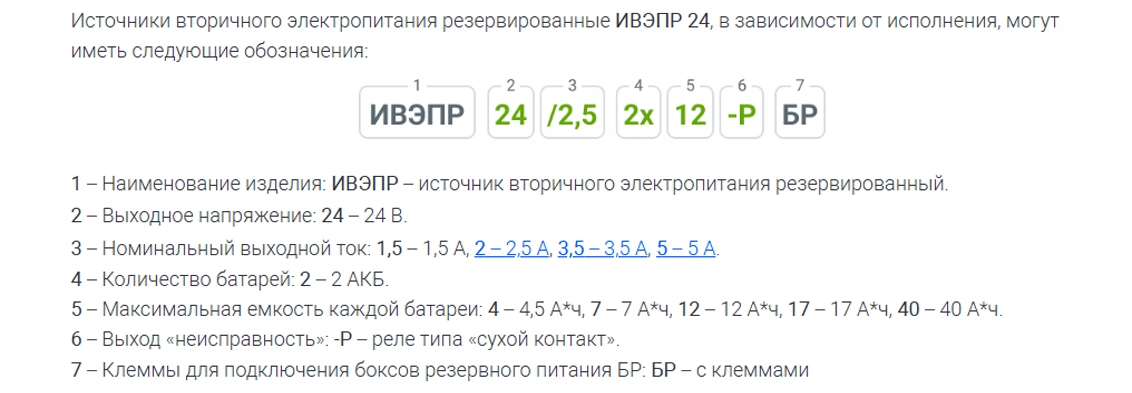

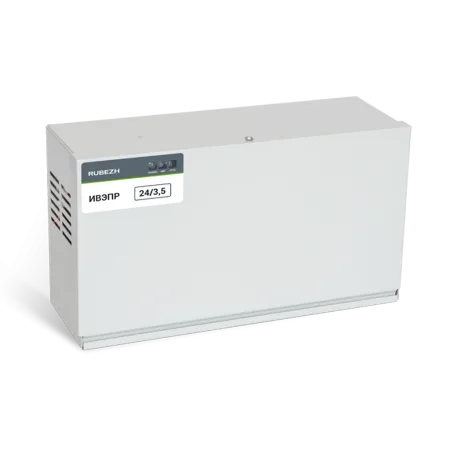

ИВЭПР 24/3,5 2×12-Р БР — резервированный источник вторичного электропитания на 24 В для охранно-пожарных систем, оповещения и смежных инженерных подсистем. Устройство обеспечивает бесперебойную подачу питания на нагрузку и автоматический переход на резерв от двух последовательно соединённых АКБ 12 В (2×12 А·ч). Конструкция выполнена в металлическом корпусе, на лицевой панели — индикация «СЕТЬ», «ВЫХОД», «АКБ», а для диспетчеризации предусмотрен «сухой контакт» реле аварии. Модель относится к исполнению «Р БР», что означает наличие выходного реле «Авария» и возможность подключения боксов резервного питания БР24 для наращивания автономности.
Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.
Источник работает от сети 150–265 В, 47–63 Гц, развивает ток нагрузки до 3,5 А, поддерживая «сетевой» диапазон выходного напряжения (26,4–27,6 В) и «резервный» (19–27 В) при питании от АКБ. Реализованы электронная защита выхода от короткого замыкания с автопопытками восстановления, защита АКБ от глубокого разряда с отключением при (20,8 ± 0,6) В, устойчивость к переполюсовке и КЗ на клеммах АКБ. Для корректного запуска ёмкостных и нелинейных потребителей предусмотрены две клеммы питания нагрузки — стабилизированная «+25 В» и «+24 В» через термистор.
ИВЭПР 24/3,5 2×12-Р БР предназначен для внутренней установки (IP20), быстро выходит на рабочий режим (до 30 с), обладает низким собственным потреблением в резерве и нормируемыми характеристиками по пульсациям и падению напряжения при работе от АКБ. В конструкции учтены требования к сечению подключаемых проводов, гальваническая изоляция выходов от корпуса и нормированная коммутационная способность контактов реле, что упрощает проектирование и повышает безопасность эксплуатации.
Особенности
- Работа от сети 230 В и двух последовательно соединённых АКБ 12 В (2×12 А·ч).
- Две клеммы питания нагрузки: «+25 В» (стабилизированная) и «+24 В» (через термистор).
- Электронная защита выхода от КЗ с автоматическими попытками восстановления.
- Сигнал «Авария» («сухой контакт») для внешней индикации и интеграции.
- Защита АКБ от глубокого разряда, устойчивость к переполюсовке и КЗ на клеммах АКБ.
- Поддержка подключения боксов резервного питания БР24.
Преимущества
- Стабильное питание 24 В при токе нагрузки до 3,5 А.
- Быстрая техническая готовность к работе — до 30 секунд.
- Низкое собственное потребление от АКБ — увеличение фактического времени резерва.
- Гальваническая изоляция выходов от корпуса повышает электробезопасность.
- Нормированные требования к подключению и коммутации упрощают монтаж.
Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ:
- при наличии исправных и заряженных АКБ – светится зеленым цветом;
- при разряде АКБ на 95% (снижении выходного напряжения до 22,2В) светится оранжевым светом;
- при отсутствии/разряде/ неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи.
Информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при возникновении любого из событий:
- отсутствие сетевого напряжения 230 В;
- отсутствие или глубокий разряд одной или обеих АКБ;
- отсутствие выходного напряжения (в том числе по причине КЗ).
Технические характеристики:
Электропитание- Электропитание от сети: напряжение (150 – 265) В; частота (47 – 63) Гц
- Мощность, потребляемая от сети переменного тока: не более 190 Вт
- Ток нагрузки: 0 – 3,5 А
- Выходное напряжение при работе от сети: (26,4 – 27,6) В
- Выходное напряжение при работе от АКБ: (19 – 27) В
- Падение напряжения в резервном режиме (от АКБ до выхода): не более 1,1 В
- Пульсации выходного напряжения при работе от сети: не более 120 мВ от пика до пика
- Допустимая суммарная ёмкость нагрузок: не более 2200 мкФ
- Электронная защита выхода от КЗ: имеется, с автопопытками восстановления
- Выходы источника: гальванически изолированы от корпуса
- Время технической готовности к работе: не более 30 с
- Тип резервирования: 2 последовательно соединённые АКБ 12 В (2×12 А·ч)
- Ток заряда АКБ при работе от сети (напряжение АКБ 24 В): 1,2 А
- Защита от глубокого разряда: отключение нагрузки при (20,8 ± 0,6) В
- Собственное потребление от АКБ в резервном режиме: не более 40 мА
- Потребление в режиме защиты АКБ от глубокого разряда: не более 10 мА
- Заряд глубоко разряженных АКБ (<10 В на каждой): не производится
- Устойчивость к переполюсовке/замыканию клемм АКБ: обеспечивается
- Подключение внешних боксов резервного питания БР24: поддерживается
- Габариты устанавливаемых АКБ (В × Ш × Г), мм, не более: 102 × 153 × 100
- Клеммы питания нагрузки: «+25 В» (стабилизированная), «+24 В» (через термистор)
- Сигнал «Авария»: отсутствие/глубокий разряд АКБ; отсутствие сети 230 В; отсутствие выходного напряжения (в т.ч. при КЗ)
- Состояние контактов при аварии: «1»–«2» разомкнуты; «1»–«3» замкнуты
- Контакты реле («сухой контакт») — коммутация AC до 0,5 А при до 120 В; DC до 1 А при до 60 В
- Максимальное сечение проводов: «~230 В» — 2,5 мм²; прочие клеммники — 1,5 мм²
- Габаритные размеры источника (В × Ш × Г), мм, не более: 184 × 324 × 111
- Масса источника без АКБ, кг, не более: 2,2
- Степень защиты оболочки: IP20 по ГОСТ 14254-2015
- Условия эксплуатации: закрытые помещения; температура от −10 °C до +50 °C
- Относительная влажность: до 93 % без конденсата
- Средняя наработка до отказа: не менее 40 000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Исполнение | Для помещений |
Тип ИБП | Слаботочные |
Тип монтажа | Настенный |
Материал | Металл |
Индикация | Световая |
Выходное напряжение | 24 В |
Номинальный ток нагрузки | 3.5 А |
Напряжение питания | 150...265 В |
Потребляемая мощность, макс. | 190 Вт |
Потребляемый ток, макс. | 40 мА |
Мест под установку АКБ | 2 |
Способ установки АКБ | Внутренний |
Рекомендуемая емкость АКБ | 12 Ач |
Ток заряда АКБ, стабилизированный | 1.2 А |
Габариты | 184х324х111 мм |
Вес, кг | 2.2 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Сертификаты | Сертификат СТ-1, Сертификат 969, Транспортной безопасности, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 2 года |
Страна производства | Россия |
