RFID метки в гибком корпусе в Екатеринбурге

Контактные идентификаторы
Ключи Touch Memory (они же ключи iBatton, ключи Dallas, "магнитные" ключи, "таблетки"), они передают свой код в контроллер только после контакта со считывающим устройством. Ключ iBatton не что иное как микросхема с энергонезависимой памятью, заключенная в металлический корпус, и как он вставляется в скважину считывателя, контроллер считает код.

Бесконтактные идентификаторы
Радиочастотные (RFID, англ. Radio Frequency IDentification, радиочастотная идентификация) карты, метки, брелоки, передающие свой код по радиоканалу. Делятся в свою очередь на пассивные и активные.

Идентификаторы семейства ICode
Чип RFID семейства ICode имеет 8-байтный уникальный серийный номер, свойство блокировки записи и алгоритм антиколлизии. Идентификаторы ICode 1 и ICode SLI имеют энергонезависимую память EEPROM, рассчитанная на более 100 тысяч циклов записи при времени хранения информации не менее десяти лет. Радиочастотная RFID метка стандарта ICode 1 располагает объемом EEPROM памяти в 512 бит с делением на 16 блоков по 4 байта каждый.

Если I-Code 1 постепенно практически перестал применяться, то I-Code SLI свою популярность не теряет и даже находит свое применение в системах контроля и управления доступом. ICode SLI может хранить 1024 бит различных данных в памяти EEPROM, организованной как 32 блока по 4 байта. Карты формата ICode SLI соответствуют стандарту ISO 15693.

Типы идентификаторов ICode EPC и ICode UID были созданы для смены обычного штрих-кода, которым пользуются без преувеличения все производители потребительских товаров B2C (Business to Consumer). Чип RFID формата ICode EPC имеет 96 бит памяти для пользовательских данных, которые записываются один раз без возможности перезаписи. Данный тип программирования называется OTP — One Time Programming. Радиочастотная RFID метка ICode UID, в свою очередь, имеет 96 бит памяти EEPROM и 40-битный серийный номер. Кроме того, типы идентификаторов ICode EPC и ICode UID располагают памятью для сохранения CRC (Cyclic redundancy check – алгоритм, повышающий помехоустойчивость кода) в 16 бит и функцию уничтожения содержимого метки, защищенную паролем. Кроме того, системы радиочастотной идентификации, основанные на форматах ICode EPC и ICode UID, распознают до 200 тегов за одну секунду, что является несомненным функциональным преимуществом по сравнению с аналогами.

Как видно из характеристик различных типов идентификаторов ICode, их сфера применения обширна. Они прекрасно подходят для использования в системах радиочастотной идентификации на складах, в логистических приложениях. Семейство ICode в последнее время часто применяется в аэропортах в виде этикеток для идентификации багажа, на почте, в библиотеках, в магазинах одежды, и само собой, в самых разнообразных СКУД.

Пассивные RFID-метки

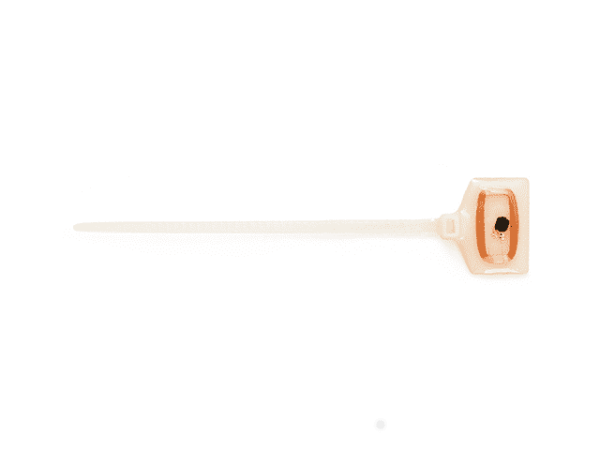

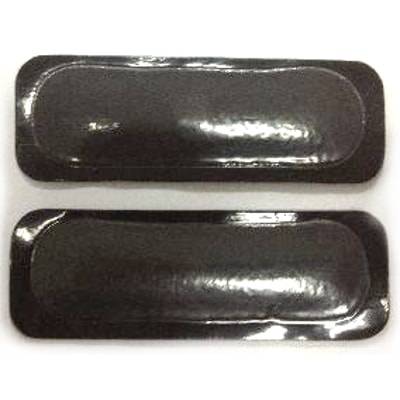

Пассивные RFID-метки лишены источника энергии. Электрический ток в подобных метках индуцируется в антенне электромагнитным сигналом от считывателя. Индуцированный сигнал обеспечивает достаточную мощность для функционирования чипа, размещенного в метке, который может передать и ответный сигнал. Пассивные RFID-метки обычно небольшого размера. Метки, могут быть выполнены в совершенно разных форм факторах, от тонких наклеек, которые легко наклеиваются на любую поверхность, классических пластиковых карт до специализированных капсул

Подобные метки изготавливаются из полимерных полупроводников методом прокатной печати и в настоящий момент разрабатываются несколькими компаниями. Каждая метка имеет идентификационный номер. Пассивные метки могут работать на расстояниях 1—700 см.

Активные RFID-метки
Активные RFID-метки имеют встроенный источник питания. Они не зависят от энергии считывателя и могут быть прочитаны на дальнем расстоянии. При этом активные метки имеют большие размеры, могут быть оснащены дополнительной электроникой. Но у батареи ограничен срок работы, кроме того, такие метки являются наиболее дорогими.

Активные метки в большинстве случаев являются более надежными, чем пассивные, благодаря установке канала между меткой и устройством считывания. Активные метки в генерируют выходной сигнал большего уровня, чем пассивные. Это позволяет шире применять активные метки, например, на металле и в условиях плохой погоды, когда на них может попасть вода или они могут просто оказаться под водой. Активные метки позволяют передавать сигнал на расстояния в сотни метров. При этом срок действия батареи без перезарядки составляет в среднем около 5 лет. В активных метках может храниться большой объем информации чем в пассивных.

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
