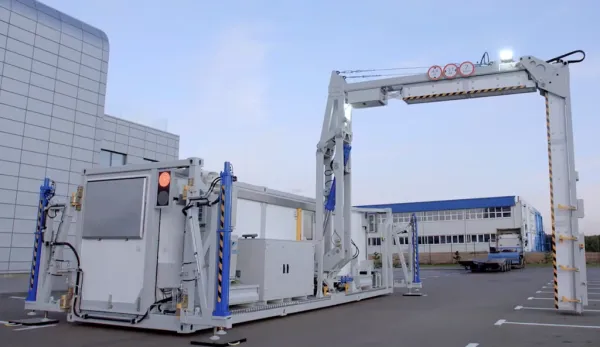

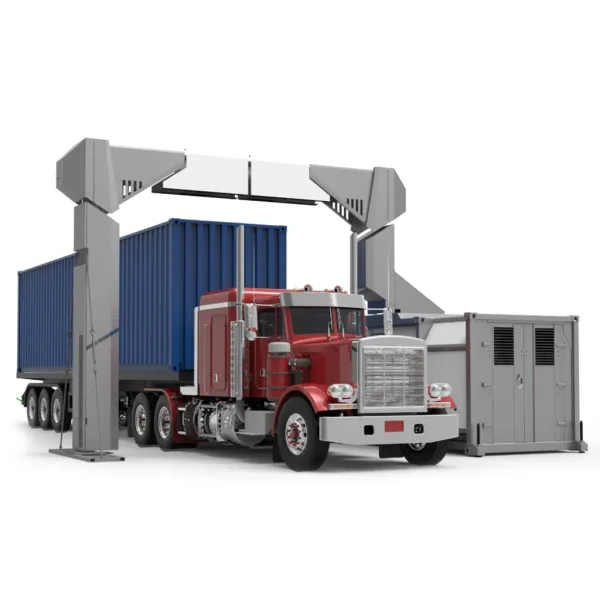

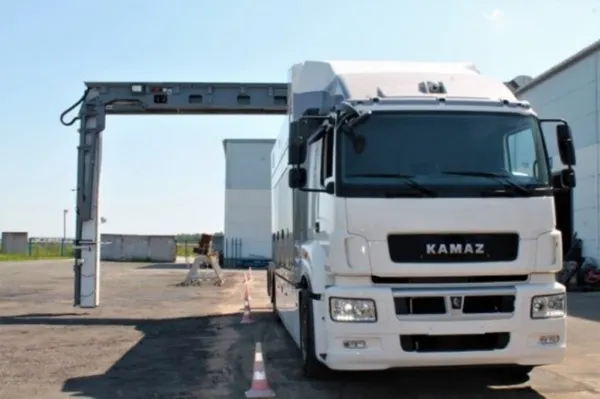

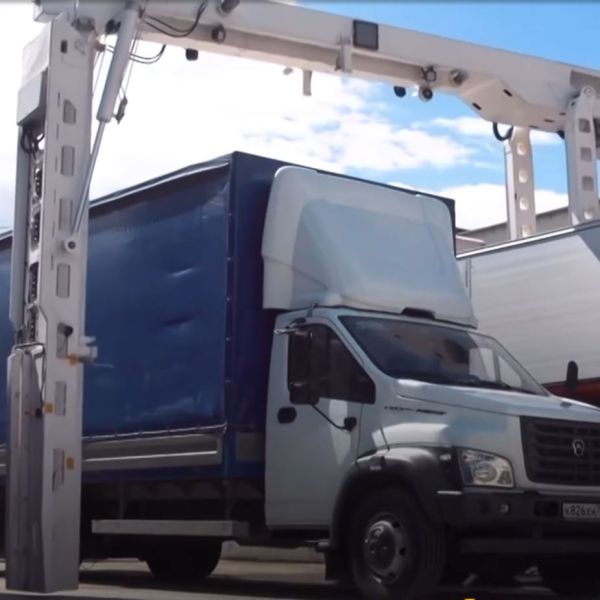

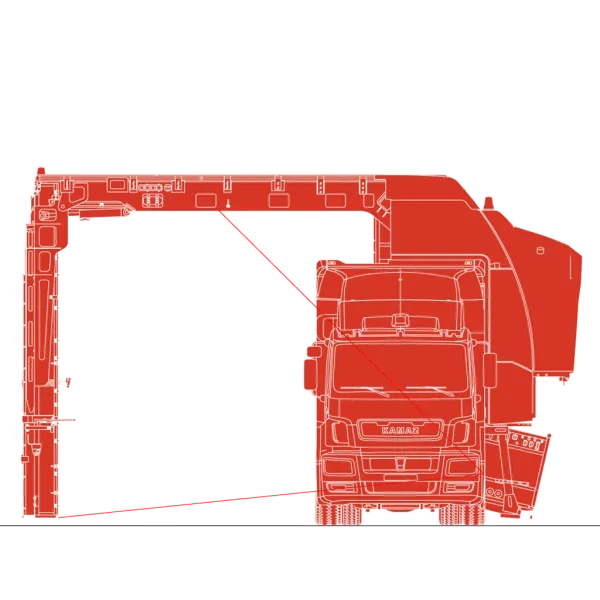

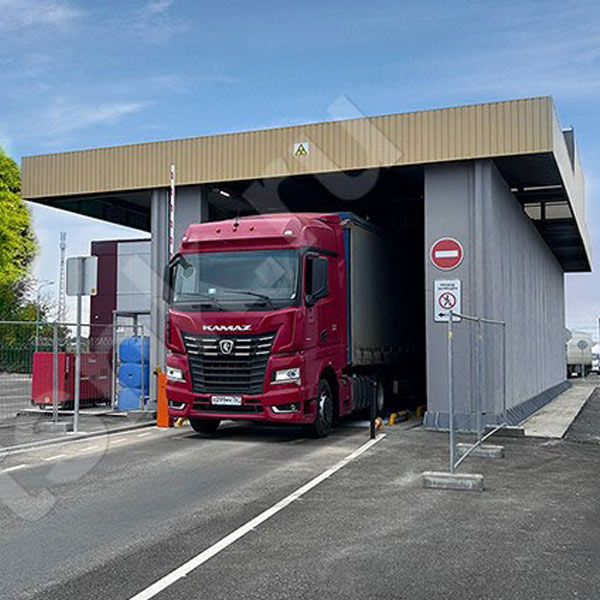

Портальные инспекционно-досмотровые комплексы в Екатеринбурге

Понимание и соблюдение максимальной равномерной нагрузки на конвейер интроскопа является ключевым аспектом эффективной эксплуатации оборудования, обеспечивающим долговечность и надежность его работы.

При выборе скорости конвейера интроскопа необходимо учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу оборудования и высокое качество сканирования. Вот основные аспекты, на которые следует обратить внимание:

Качество изображения:
• Разрешение и четкость: Высокая скорость конвейера может снизить качество изображений, поскольку объекты будут двигаться быстрее через сканирующую область. Важно найти баланс между скоростью и необходимым качеством изображений.
• Время экспозиции: Для получения четкого изображения рентгеновские лучи должны иметь достаточное время на взаимодействие с объектом. Слишком высокая скорость может уменьшить время экспозиции.

Тип и плотность сканируемых объектов:
• Материал и плотность объектов: Более плотные или сложные по структуре объекты могут требовать меньшей скорости конвейера для обеспечения качественного сканирования.
• Размер объектов: Крупные или неоднородные по размеру объекты могут потребовать регулировки скорости для обеспечения полного и детального сканирования.

Производительность и пропускная способность:
• Объем работы: В условиях высокой интенсивности работы, например, на таможенных постах или в аэропортах, может потребоваться более высокая скорость конвейера для обработки большого количества объектов.
• Пропускная способность: Необходимо оценить, сколько объектов нужно обработать за определенное время и выбрать соответствующую скорость для достижения этой цели.

Безопасность и надежность оборудования:
• Износ оборудования: Слишком высокая скорость может привести к быстрому износу механических частей конвейера и рентгеновского сканера. Нужно учитывать спецификации производителя относительно максимальной рекомендованной скорости.
• Стабильность работы: Обеспечение стабильной и безопасной работы конвейера при выбранной скорости, чтобы избежать перегрузок и потенциальных поломок.

Регулируемость скорости:
• Возможность настройки: Некоторые конвейеры позволяют регулировать скорость в зависимости от текущих условий и требований. Это может быть полезно для адаптации работы интроскопа под разные типы объектов и объемы работы.
• Автоматические регулировки: Современные системы могут предлагать автоматическую настройку скорости в зависимости от сканируемого объекта, что повышает удобство и эффективность работы.

Учитывая эти факторы, можно выбрать оптимальную скорость конвейера интроскопа, обеспечивая высокое качество сканирования, надежность оборудования и эффективную обработку объектов.

Нагрузка на конвейер интроскопа относится к весу и количеству объектов, которые могут быть размещены на конвейерной ленте рентгеновского сканера одновременно или за определенный промежуток времени. Этот параметр важен для определения производительности и эффективности интроскопа в различных условиях использования.

Максимальная равномерная нагрузка на конвейер интроскопа — это предельное значение веса, который конвейерная лента может выдерживать при равномерном распределении нагрузки по всей поверхности ленты. Этот параметр важен для определения надежности и долговечности работы конвейера в условиях постоянной эксплуатации.

Основные аспекты максимальной равномерной нагрузки включают:
• Максимальный вес: Указывает на общий вес объектов, который конвейер может перевозить одновременно при условии равномерного распределения этого веса по всей площади конвейерной ленты. Измеряется в килограммах (кг).

• Равномерное распределение: Подразумевает, что нагрузка должна быть распределена равномерно по всей ширине и длине конвейера. Это предотвращает локальные перегрузки, которые могут привести к повреждению конвейерной ленты или механических частей системы.

• Долговечность оборудования: Соблюдение максимальной равномерной нагрузки важно для предотвращения износа и поломок конвейера. Перегрузки могут привести к быстрому износу механических частей, повреждению ленты и необходимости частого ремонта или замены.

• Эффективность работы: Правильное распределение нагрузки обеспечивает стабильную работу конвейера и рентгеновского сканера, гарантируя высокое качество сканирования и минимизацию простоев.

Разрешение интроскопа (рентгеновского сканера) – это параметр, обозначающий минимальный диаметр медного провода, обнаруживаемый прибором, который можно различить на экране монитора оператора. Чем меньше этот параметр, тем выше возможности интроскопа.

Разрешение как правило указывается в миллиметрах (мм) в метрической системе, или в American Wire Gauge (AWG) указывается в дюймах.

Разрешение интроскопа — очень важный параметр для распознавания небольших высокотехнологичных объектов, таких как микросхемы, печатные платы, тонкие провода, ювелирные изделия и т. д.

Проникающая способность интроскопа (рентгеновского сканера) характеризует его способность проникать через материалы различной плотности и толщины, чтобы создавать изображение внутренней структуры объектов.

Она зависит от энергии рентгеновских лучей, используемых в интроскопе, и обычно выражается в миллиметрах стали, которые лучи могут проходить, сохраняя достаточную интенсивность для формирования качественного изображения.

Основные факторы, влияющие на проникающую способность:
• Энергия рентгеновских лучей: Чем выше энергия (измеряется в килоэлектронвольтах, кэВ), тем выше проникающая способность. Высокоэнергетические лучи могут проникать через более плотные и толстые материалы.

• Тип материала: Разные материалы поглощают рентгеновские лучи с разной эффективностью. Например, рентгеновские лучи легче проходят через алюминий, чем через сталь или свинец.

Почему значение проникающей способности указывается для стали?
• Высокая плотность стали: Сталь является плотным материалом с высокой атомной массой. Измерение проникающей способности через сталь дает хорошее представление о способности рентгеновских лучей проникать через плотные и толстые объекты. Это полезно для понимания возможностей интроскопа в сложных условиях, таких как инспекция промышленных изделий или авиационная безопасность.

• Стандартизация: Сталь является стандартным материалом для оценки проникающей способности из-за ее широкого использования и доступности. Стандарты и нормативы часто используют сталь как эталон для сравнения характеристик различных рентгеновских систем, что облегчает сравнение оборудования от разных производителей.

Проникающая способность является важной характеристикой интроскопов, используемых для инспекции в различных областях, таких как авиационная безопасность, контроль качества в промышленности, медицина и научные исследования.

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
