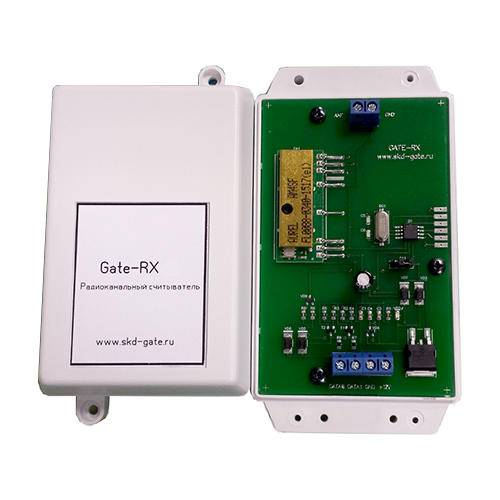

Считыватель Gate-RX предназначен для работы в составе систем контроля и управления доступом в жилые и производственные помещения совместно с радиобрелоками Gate-TX. Считыватель является специализированным радиоприемным устройством разрешенного диапазона 433 МГц и обеспечивает прием сигнала радиобрелока Gate-TX, преобразование сигнала в код формата Wiegand-26 и выдачу кода в контроллер СКУД.
Преимущества новой версии Gate-RX (v.5):
• изменен корпус считывателя, что обеспечивает его удобное крепление как под винт, так и на DIN рейку;
• прямо на плате считывателя реализована встроенная антенна, обеспечивающая дальность считывания брелоков Gate-TX до 15 метров (при прямой видимости и благоприятной радиочастотной обстановке);
• в схеме считывателя реализована дополнительная стабилизации рабочей частоты, что обеспечивает устойчивую работу считывателя в более широком диапазоне температур, особенно ниже 0ºС.
На плате считывателя, как и в предыдущих версиях, расположены колодки для подключения питания (GND, +12B), дополнительной внешней антенны и информационной шины (сигналы DATA0 и DATA1) для подключения к Wiegand входу контроллера СКУД.
Зона уверенного приема брелка Gate-TX (открытая местность):
• без антенны до 15 м
• с внешней антенной до 50 м (зависит от типа антенны)
Макс. длина кабеля для подключения к контроллеру СКУД при использовании кабеля витая пара 5 кат (0.6мм) 50 м.
Характеристики:
• Тип идентификатора: Радиобрелок Gate-TX (433 МГц)
• Напряжение: 12 В пост.тока ± 10%
• Ток потребления, мА: 20
• Рабочая частота: 433,92 МГц
• Выходной интерфейс: Wiegand 26
• Диапазон рабочих температур, °С: -20…+50
• Относительная влажность, %: 90
• Габаритные размеры, мм: 75х135х35
• Тип крепления: под винт / на DIN рейку

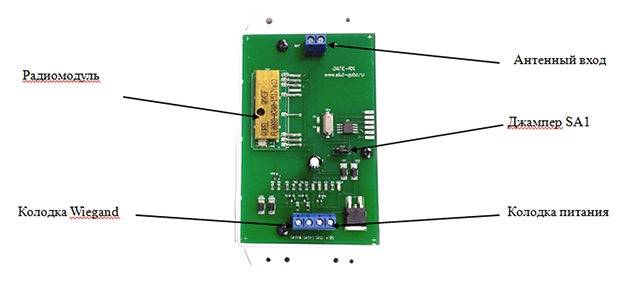

Конструкция и подключение считывателя Gate-RX
На плате считывателя расположены колодки для подключения питания (GND, +12B), внешней антенны и информационной шины (сигналы DATA0 и DATA1) для подключения к Wiegand входу контроллера СКУД. Сигналы управления внешней индикацией контроллера при этом не задействованы.
Джампер SA1 определяет характеристику выходов Data0, Data1: положение слева - открытый коллектор; положение справа - имеет нагрузку 10кОм. Штатное положение джампера для работы с контроллерам Gate (и аналогичными) — положение справа.
Монтаж считывателя Gate-RX
Установка считывателя должна производиться в защищенном от влаги и атмосферных воздействий месте на расстоянии не менее одного метра от силовых кабелей и иных источников электромагнитного излучения. Установка считывателя в замкнутом металлическом объеме (электрошкафы, боксы) требует подключения внешней антенны.
При размещении вне замкнутого металлического бокса считыватель обеспечивает прием кодов радиобрелоков до 15 метров (со встроенной антенной), до 50 метров (с использованием внешней антенны). Дальность указана с учетом благоприятной радиочастотной обстановки в месте эксплуатации. В качестве внешней антенны целесообразно использовать любую готовую антенну диапазона 433МГц.
Простейшим подручным вариантом штыревой антенны с круговой диаграммой может быть отрезок медного провода диаметром 2-3 мм и длиной 16 см, размещенного вертикально.
При подключении по интерфейсу Wiegand, рекомендуемый тип кабеля между считывателем и контроллером многожильный сигнальный кабель с сечением сечением 24AWG – 18AWG (от 0,2 до 0,8 мм2).
Производители не рекомендуют подключать считыватели с интерфейсом Wiegand витой парой.
Бренд считывателя | Gate |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | Пластик |
Интерфейс связи с контроллером | Wiegand-26 |
Количество поддерживаемых форматов | Одноформатный |
Рабочая частота | 433 МГц |
Дальность считывания | от 60 до 120 см |
Напряжение питания | 12 В |
Потребляемый ток, макс. | 20 мА |
Габариты | 75х135х35 мм |
Вес, кг | 0.2 |
Рабочая температура | от -20°C до +50°C |
Рабочая влажность | не выше 90% без конденсации |
Сертификаты | Транспортной безопасности |
Гарантия | 1 год |
Страна производства | Россия |
